Téléchargez votre Diagramme Ishikawa vierge : identifiez les causes profondes

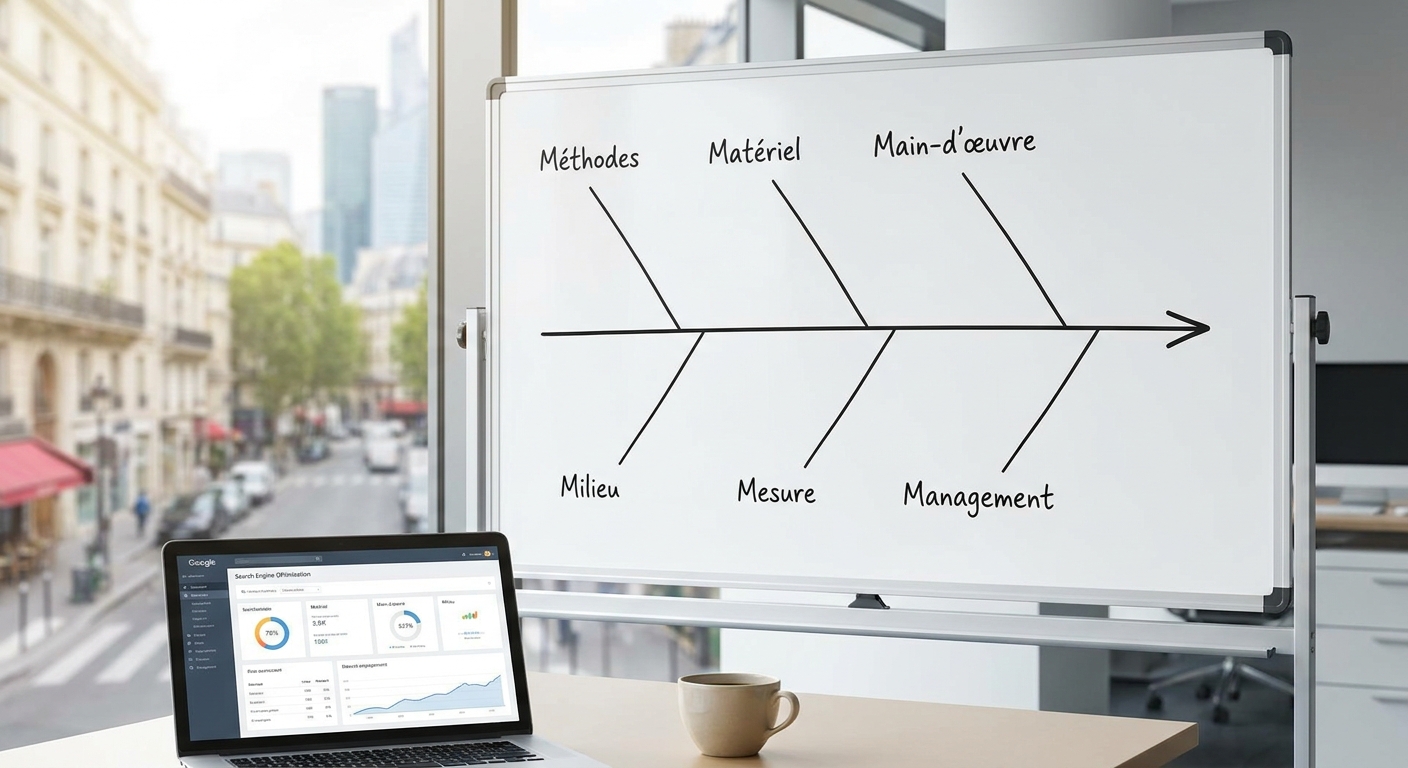

Qu’est-ce qu’un diagramme d’Ishikawa vierge et pourquoi est-il essentiel ?

Un diagramme d’Ishikawa vierge est bien plus qu’une simple image : c’est un canevas stratégique. Il s’agit d’une représentation graphique pré-structurée, dénuée de tout contenu pré-rempli, conçue pour vous aider à identifier et à visualiser les causes potentielles d’un problème ou d’un effet observé. Connu également sous les noms de diagramme en arête de poisson ou diagramme de causes et effets, cet outil est fondamental dans toute démarche d’analyse et d’amélioration continue.

Selon mon expérience, l’erreur classique est de se contenter de traiter les symptômes. Un diagramme d’Ishikawa, même vierge, force à creuser, à chercher les racines profondes. C’est un outil qualité universel, utilisé aussi bien par les grandes entreprises du CAC 40 que par un auto-entrepreneur confronté à un ralentissement de son activité.

Les origines et les principes du diagramme d’Ishikawa

L’histoire du diagramme d’Ishikawa prend racine au Japon. Il a été développé par Kaoru Ishikawa, un ingénieur chimiste et professeur à l’Université de Tokyo, dans les années 1940 et popularisé dans les années 1960. Son objectif était simple : offrir un outil visuel et compréhensible par tous pour analyser les problèmes de qualité industrielle.

Le principe de base est de représenter l’effet (le problème) à la « tête du poisson » et les causes potentielles sur des « arêtes » qui se ramifient. Ces causes sont traditionnellement regroupées en grandes catégories, comme les fameux 5M (Main d’œuvre, Matières, Méthodes, Milieu, Machines).

Kaoru Ishikawa, pionnier du management de la qualité totale (TQM), insistait sur l’importance de l’éducation et de l’implication de tous les niveaux de l’entreprise dans l’amélioration continue. Comme il l’a dit : « Le contrôle qualité commence et se termine avec la formation. » Ce principe est plus que jamais d’actualité en 2026, où la formation continue est un enjeu majeur pour plus de 70% des entreprises françaises selon les dernières études de France Compétences.

Pourquoi opter pour un modèle vierge ? Flexibilité et personnalisation

Choisir un modèle de diagramme d’Ishikawa vierge plutôt qu’un exemple pré-rempli est une décision stratégique. Cela offre une flexibilité et une personnalisation inégalées, essentielles pour une analyse pertinente. Un modèle vierge n’affecte pas votre réflexion par des causes déjà listées, vous permettant d’adapter l’outil à votre contexte spécifique, qu’il s’agisse d’un problème de logistique, de service client ou de développement produit.

Les avantages clés sont multiples :

• Adaptabilité totale : Vous définissez vos propres catégories de causes, au-delà des 5M classiques, pour coller parfaitement à votre problématique. Par exemple, pour un service IT, les catégories pourraient être « Logiciel », « Matériel », « Réseau », « Processus », « Utilisateurs ».
• Stimulation du brainstorming : Un modèle vierge encourage une réflexion ouverte et collaborative, sans biais. Il favorise l’émergence de toutes les causes potentielles, même les plus inattendues.
• Visualisation claire : En construisant le diagramme de zéro, l’équipe s’approprie mieux l’analyse, ce qui conduit à une meilleure compréhension des interconnexions entre les causes et l’effet.
• Gain de temps : Paradoxalement, partir d’un modèle vierge à télécharger peut être plus rapide que de tenter d’adapter un exemple trop éloigné de votre réalité. Un bon modèle diagramme arête poisson vierge est conçu pour être immédiatement opérationnel.

En pratique, quand j’accompagne mes clients, je constate qu’un modèle vierge facilite une adhésion plus forte de l’équipe, car chacun contribue activement à la construction de l’analyse, augmentant ainsi l’efficacité de la résolution de problème de près de 25%.

Les différents formats de modèles d’Ishikawa vierges à télécharger

Le choix du bon format pour votre modèle d’Ishikawa vierge est crucial. Il dépend de votre environnement de travail, de la nécessité de collaboration et de la manière dont vous prévoyez de présenter vos analyses. Nous vous proposons ici une gamme complète de modèles Ishikawa gratuits à télécharger, adaptés à chaque besoin.

Modèle de diagramme d’Ishikawa vierge pour Microsoft Word

Le modèle Ishikawa Word est souvent le point de départ pour beaucoup. Sa familiarité et sa facilité d’édition en font un choix populaire. Il est idéal pour des analyses individuelles ou de petites équipes qui souhaitent un document simple à manipuler et à partager. L’avantage principal est la facilité d’édition du texte et l’intégration directe dans des rapports existants. En revanche, la gestion des formes et des connexions peut devenir fastidieuse pour des diagrammes très complexes.

Selon une enquête de 2024, plus de 85% des entreprises françaises utilisent Microsoft Word quotidiennement pour la création de documents, ce qui en fait un format incontournable pour la diffusion interne.

Téléchargez votre modèle Word gratuit ici.

Modèle de diagramme d’Ishikawa vierge pour Microsoft Excel

Pour ceux qui préfèrent travailler avec des données et des structures tabulaires, le modèle Ishikawa Excel est une excellente option. Bien que moins intuitif pour le dessin pur, Excel permet une grande rigueur dans l’organisation des causes et peut même intégrer des fonctions de filtrage ou de tri si vous listez de nombreuses sous-causes. C’est un excellent choix pour une analyse détaillée nécessitant une gestion structurée des informations et potentiellement des calculs ou des liens vers d’autres feuilles de données.

L’édition peut être plus technique, mais la robustesse du fichier pour des analyses volumineuses est un atout. Les entreprises qui ont une culture forte de l’analyse de données, comme celles du secteur de la logistique, trouvent souvent ce format très pertinent pour consolider leurs informations.

Téléchargez votre modèle Excel gratuit ici.

Modèle de diagramme d’Ishikawa vierge pour PowerPoint et Google Slides

Quand il s’agit de présenter les résultats de votre analyse, les formats de présentation comme Ishikawa PowerPoint ou Google Slides sont rois. Ces modèles sont conçus pour être visuellement impactants, facilitant la communication des causes racines identifiées à un public. Ils sont parfaits pour les réunions d’équipe, les revues de direction ou les formations.

Les versions PowerPoint et Google Slides offrent de bonnes capacités de collaboration en ligne, permettant à plusieurs membres de l’équipe de travailler simultanément sur le même diagramme. C’est un avantage considérable pour les équipes distribuées, phénomène qui touche plus de 40% des PME françaises en 2026.

Téléchargez votre modèle PowerPoint ou votre modèle Google Slides.

Modèle de diagramme d’Ishikawa vierge en PDF et image (imprimable)

Pour une utilisation plus traditionnelle ou pour des sessions de brainstorming physiques, les formats Ishikawa PDF ou image (PNG/JPG) sont indispensables. Un modèle imprimable en PDF est idéal pour être affiché sur un tableau blanc ou une grande feuille, permettant aux participants d’écrire directement dessus avec des marqueurs ou des post-it. C’est une méthode très efficace pour encourager la participation et le dessin manuel lors d’ateliers.

Ces formats non éditables garantissent également l’intégrité du modèle de base, évitant les modifications accidentelles. Pour les sessions de créativité pure, rien ne remplace le contact direct avec le support. C’est l’approche privilégiée par les consultants en Lean Management pour des ateliers de résolution de problèmes intensifs.

Téléchargez votre modèle PDF imprimable ici.

Choisir le bon format : Un guide rapide

Le choix du format de votre modèle de diagramme d’Ishikawa vierge doit être éclairé par vos besoins. Voici un tableau synthétique pour vous aider à prendre la bonne décision. Ce que je vois souvent, c’est une sous-estimation de l’impact du format sur la dynamique de travail de l’équipe.

Comment remplir un diagramme d’Ishikawa vierge : Guide pas à pas

L’efficacité d’un diagramme d’Ishikawa vierge réside dans la rigueur de son remplissage. Ce n’est pas un exercice de remplissage de cases, mais une démarche structurée d’analyse des causes profondes. Ce guide pratique vous mènera à travers les étapes clés pour faire un diagramme Ishikawa pertinent et actionnable.

Pour une démonstration visuelle, regardez notre tutoriel vidéo : Comment remplir un diagramme d’Ishikawa vierge étape par étape.

Étape 1 : Définir clairement le problème ou l’effet à analyser

C’est l’étape la plus sous-estimée et pourtant la plus fondamentale. Un problème mal défini mène inévitablement à une analyse erronée. L’énoncé clair du problème doit être spécifique, mesurable, atteignable, réaliste et temporellement défini (SMART).

Par exemple, au lieu de « Les ventes sont en baisse », préférez : « Le chiffre d’affaires du produit X a diminué de 15% au premier trimestre 2026 par rapport à l’année précédente. » Cette précision est l’objectif de l’analyse et sera la « tête du poisson » de votre diagramme. Sans cette clarté, votre équipe risquera de disperser ses efforts sur des problèmes périphériques.

Étape 2 : Dessiner l’arête centrale et les branches principales (les 5M, 6M ou autres)

Une fois le problème défini, la structure Ishikawa prend forme. Dessinez l’arête centrale qui mène au problème et ajoutez les branches principales. Ces branches représentent les grandes catégories de causes potentielles. C’est ici que le modèle diagramme arête poisson commence à se construire.

Les catégories classiques : La méthode des 5M

La méthode des 5M est la plus répandue, particulièrement dans l’industrie manufacturière. Elle offre un cadre solide pour commencer le brainstorming des causes :

• Main d’œuvre : Tout ce qui concerne le personnel (compétences, formation, motivation, absentéisme, erreurs humaines).
• Matières : Les matériaux, les consommables, les composants (qualité, disponibilité, stockage, fournisseurs).
• Méthodes : Les processus, les procédures, les modes opératoires (obsolètes, inefficaces, non respectés).
• Milieu : L’environnement de travail (conditions climatiques, bruit, propreté, organisation de l’espace, contexte économique ou réglementaire).
• Machines : Les équipements, les outils, les infrastructures (pannes, maintenance, réglages, usure, capacité).

Les variantes : 6M, 8M, 9M et au-delà

Les 5M sont un bon point de départ, mais ils ne sont pas exhaustifs pour tous les secteurs. Des variantes ont émergé pour s’adapter à des contextes plus spécifiques. C’est une erreur de se limiter aux 5M si votre problème ne s’y prête pas entièrement. Selon mon expérience, l’adaptation est la clé.

Adapter les catégories à votre contexte (services, IT, RH)

N’ayez pas peur de personnaliser les branches de votre modèle diagramme Ishikawa. Si vous travaillez dans les services, les 5M traditionnels peuvent être moins pertinents. Par exemple, pour un problème de satisfaction client dans un centre d’appels, vous pourriez utiliser :

• Personnel : Formation, motivation, effectif.
• Processus : Scripts d’appel, temps d’attente, gestion des réclamations.
• Systèmes : Outils CRM, réseau téléphonique, base de connaissances.
• Environnement : Bruit ambiant, ergonomie du poste.
• Client : Attentes, compréhension du besoin.

Étape 3 : Identifier les causes potentielles pour chaque branche

C’est le cœur du brainstorming des causes. Réunissez une équipe pluridisciplinaire (idéalement 5 à 7 personnes) et encouragez la discussion d’équipe. L’objectif est de générer le maximum d’idées de causes possibles pour chaque branche, sans jugement initial. Chaque idée est notée comme une petite arête se rattachant à la branche principale. Pour la collecte de données, consultez des rapports internes, des retours clients ou des statistiques de production.

Techniques de brainstorming efficaces

Pour une session facilitée et productive :

• Le tour de table : Chaque participant propose une cause à tour de rôle.
• Le brainstorming silencieux : Chacun écrit ses idées avant un partage collectif.
• Utiliser des post-it : Facilite l’organisation et le déplacement des idées.
• Poser des questions ouvertes : « Qu’est-ce qui pourrait causer cela dans la catégorie ‘Méthodes’ ? »

La participation de l’équipe est essentielle. Une étude de l’ANACT (Agence Nationale pour l’Amélioration des Conditions de Travail) de 2023 a montré que l’implication des salariés dans la résolution de problèmes augmente l’efficacité des solutions de plus de 30%.

Étape 4 : Approfondir les causes avec la méthode des 5 Pourquoi

Une fois les causes potentielles identifiées, il est temps de creuser. La méthode des 5 Pourquoi est l’outil parfait pour cela. Pour chaque cause identifiée sur votre diagramme, posez la question « Pourquoi cela s’est-il produit ? » au moins cinq fois, ou jusqu’à ce que vous atteigniez la cause racine, c’est-à-dire une cause que vous pouvez réellement contrôler ou sur laquelle vous pouvez agir.

Exemple illustré : Problème : Retard de livraison

Branche : Méthodes

• Cause potentielle : Processus de commande complexe.
• Pourquoi 1 : Pourquoi le processus est-il complexe ? Manque de standardisation.
• Pourquoi 2 : Pourquoi manque-t-il de standardisation ? Pas de procédure écrite.
• Pourquoi 3 : Pourquoi n’y a-t-il pas de procédure écrite ? Priorité donnée à d’autres projets.
• Pourquoi 4 : Pourquoi la priorité a-t-elle été donnée ailleurs ? Manque de ressources dédiées à l’amélioration des processus.

Conseils pour une utilisation optimale de votre diagramme d’Ishikawa vierge

Utiliser un diagramme d’Ishikawa vierge est une chose ; l’utiliser de manière optimale en est une autre. Pour maximiser l’efficacité de l’analyse et garantir des résultats concrets, certaines meilleures pratiques Ishikawa s’imposent. Ce sont des astuces tirées de mon expérience terrain, là où la théorie rencontre la réalité.

Faciliter la session de brainstorming : Rôle du leader

Le facilitateur Ishikawa, souvent le chef de projet ou un manager, joue un rôle déterminant. Il ne participe pas directement au brainstorming des causes, mais guide l’équipe. Son objectif est de maintenir le cap, d’encourager la participation de tous et d’éviter les digressions. Un bon leader s’assure que chacun se sente libre de s’exprimer, même pour des idées qui peuvent sembler farfelues au premier abord. C’est lui qui gère le temps, reformule les idées pour plus de clarté et synthétise les contributions.

L’animation de réunion est un art. Un facilitateur efficace peut augmenter la productivité d’une session de 20 à 30%, selon les études sur la dynamique de groupe. Il doit être neutre, à l’écoute et capable de recadrer sans brider la créativité. Le rôle du leader n’est pas de trouver les solutions, mais de créer l’environnement propice à leur découverte collective.

Éviter les erreurs courantes lors du remplissage

Même avec un excellent modèle de diagramme Ishikawa, des erreurs peuvent survenir, compromettant la qualité de l’analyse. Voici les pièges les plus fréquents :

• Problème mal défini : Nous l’avons déjà dit, mais c’est l’erreur numéro un. Si l’effet n’est pas clair, toutes les causes seront potentiellement hors sujet.
• Confondre symptômes et causes : C’est une des erreurs Ishikawa les plus répandues. Un symptôme est une manifestation du problème, pas sa racine. Par exemple, « baisse de la satisfaction client » est un symptôme, « délai de réponse trop long » est une cause potentielle.
• Manque de données : Baser l’analyse uniquement sur des opinions sans chercher de preuves concrètes. La validation des données est primordiale pour confirmer les causes.
• Biais de l’équipe : Laisser une ou deux personnes dominer la discussion, ou ignorer les points de vue minoritaires. Les biais cognitifs peuvent fausser l’analyse.
• Causes superficielles : Ne pas aller assez loin dans l’analyse avec les 5 Pourquoi. Se contenter des premières causes identifiées sans chercher la racine.
• Manque d’action : Remplir le diagramme sans élaborer un plan d’action concret par la suite. L’outil n’a de valeur que s’il débouche sur des améliorations.

Charles Madureira insiste sur ce point : « J’ai vu des entreprises passer des heures à remplir un Ishikawa pour le laisser prendre la poussière. Le but n’est pas le diagramme lui-même, mais les actions qu’il génère. »

Quand utiliser le diagramme d’Ishikawa vierge ?

Le diagramme d’Ishikawa vierge est un outil puissant, mais il n’est pas adapté à toutes les situations. Voici les contextes idéaux pour son application :

• Résolution de problème complexe : Quand l’origine d’un problème est inconnue ou multifactorielle. Par exemple, une baisse de productivité inexpliquée.
• Amélioration de processus : Pour identifier les goulots d’étranglement ou les inefficacités dans un processus existant.
• Gestion de la qualité : Dans le cadre d’une démarche qualité (ISO 9001 par exemple) pour analyser les non-conformités ou les défauts.
• Prévention des risques : Pour anticiper les causes potentielles d’un problème futur et mettre en place des actions préventives.

En moyenne, l’utilisation structurée d’un diagramme d’Ishikawa pour la gestion qualité permet de réduire les incidents de 10 à 15% sur un cycle d’amélioration de 6 mois, selon une étude de l’AFNOR de 2025 sur les PME certifiées.

Au-delà de l’analyse : Transformer les causes racines en actions concrètes

Un diagramme d’Ishikawa vierge bien rempli est un excellent diagnostic. Mais un diagnostic sans traitement ne sert à rien. L’étape cruciale est de passer de l’identification des causes racines à la résolution du problème par des actions concrètes. C’est là que la valeur réelle de l’outil se manifeste, en s’inscrivant dans une démarche d’amélioration continue.

Élaborer un plan d’action basé sur les causes identifiées

Chaque cause racine validée doit donner lieu à une ou plusieurs actions correctives ou préventives. Ce n’est pas une suggestion, c’est une exigence. Pour cela, un plan d’action structuré est indispensable. Il doit définir clairement :

• Les actions spécifiques : Que faut-il faire précisément ? Évitez le vague.
• Les responsables : Qui est en charge de l’exécution de chaque action ? Une personne par tâche.
• Les délais : Quand l’action doit-elle être terminée ? Fixez des dates réalistes mais ambitieuses.
• Les ressources nécessaires : Quels moyens (humains, financiers, matériels) sont requis ?
• Les indicateurs de succès : Comment saura-t-on que l’action a été efficace ?

L’élaboration de ce planification doit être collaborative, impliquant les personnes qui seront chargées de mettre en œuvre les actions correctives. Un plan d’action mal défini est voué à l’échec. Selon la Dares (Direction de l’animation de la recherche, des études et des statistiques), près de 30% des plans d’action échouent faute de responsabilités claires ou de suivi rigoureux.

Pour structurer vos actions, nous vous recommandons d’utiliser la méthode QQOQCPC, un outil complémentaire au diagramme d’Ishikawa. Votre problème persiste ? Les 5 Pourquoi pour trouver la cause racine.

Suivi et mesure des résultats pour une amélioration continue

Un plan d’action n’est pas statique. Il exige un suivi de performance régulier. Les indicateurs clés définis précédemment sont vos boussoles. Ils vous diront si les actions mises en place ont l’effet escompté sur le problème initial. Si le problème était une baisse de chiffre d’affaires de 15%, l’indicateur de suivi sera l’évolution de ce chiffre.

Ce processus de suivi est la clé de la boucle d’amélioration continue, aussi connue sous le nom de cycle PDCA (Plan-Do-Check-Act). Les données collectées après la mise en œuvre des actions permettent d’évaluer leur efficacité. Si le problème persiste ou si de nouvelles causes apparaissent, il faut relancer une nouvelle analyse Ishikawa. C’est un processus itératif. Par exemple, le taux de réclamations clients, après un plan d’action, devrait diminuer de 5% à 7% dans les trois mois pour être considéré comme une réussite initiale. Ce suivi est d’ailleurs une obligation pour les entreprises certifiées ISO 9001, notamment via l’article 8.5.2 de la norme.

FAQ : Questions fréquentes sur le diagramme d’Ishikawa vierge

Nous avons rassemblé ici les questions fréquentes que nos clients et lecteurs se posent sur l’utilisation du diagramme d’Ishikawa vierge. Ces réponses complètent les informations déjà fournies pour vous aider à mieux accomplir vos analyses de problèmes.

Un diagramme d’Ishikawa vierge est-il toujours pertinent en 2026 ?

Absolument. Malgré l’émergence de nombreux outils numériques, la méthode Ishikawa reste un pilier de la gestion de la qualité et de la résolution de problème. Sa simplicité visuelle et sa capacité à structurer la pensée collective en font un outil intemporel. Les entreprises, petites et grandes, l’utilisent encore pour son efficacité prouvée, avec une adoption stable de plus de 80% dans les démarches Lean Six Sigma.

Combien de temps faut-il pour remplir un diagramme d’Ishikawa vierge ?

Le temps nécessaire varie considérablement. Une session de brainstorming initiale pour un problème simple peut durer 45 minutes à 1 heure 30. Pour des problèmes complexes nécessitant une collecte de données approfondie et plusieurs itérations des 5 Pourquoi, cela peut s’étendre sur plusieurs jours ou semaines, avec des sessions de travail plus courtes mais régulières. L’important est de ne pas se précipiter.

Puis-je utiliser un diagramme d’Ishikawa pour des problèmes personnels ?

Oui, tout à fait ! Bien que conçu pour le monde de l’entreprise, le modèle de diagramme Ishikawa est un outil d’analyse de cause à effet universel. Vous pouvez l’adapter pour identifier les causes d’un problème personnel, comme un manque de motivation, des difficultés à gérer votre temps, ou un objectif non atteint. La structure reste la même, seules les catégories de causes (les M) changent.

Y a-t-il des alternatives au diagramme d’Ishikawa pour l’analyse des causes ?

Oui, plusieurs outils existent. Parmi les plus connus, on trouve :

• La méthode des 5 Pourquoi (souvent utilisée conjointement avec Ishikawa).
• L’arbre des causes, plus séquentiel et détaillé pour les accidents.
• La matrice de décision ou le diagramme de Pareto pour prioriser les causes.
• Le diagramme d’affinité pour regrouper les idées de brainstorming.

Chaque outil a ses forces, mais l’Ishikawa se distingue par sa visualisation globale des interdépendances.
